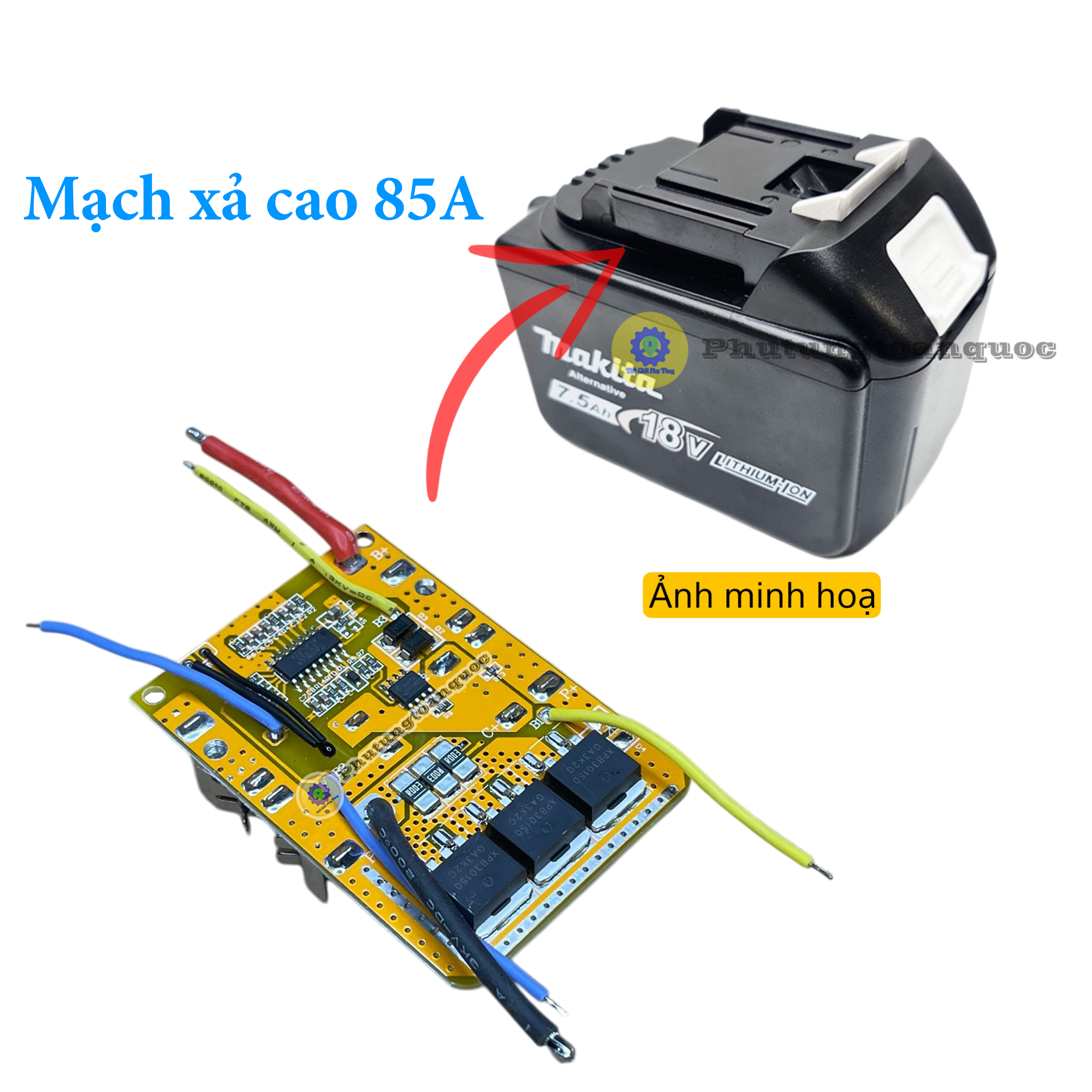

Mạch Makita 5s 21v 85A. Hàng sịn Full chức năng.

Thông số kỹ thuật:

– Điện áp ngắt khi cạn: 18V

– Điện áp ngắt khi sạc đầy: 21V

– Dòng xả liên tục tối đa: 85A

– Dòng xả quá tải tối đa: 100A

– Dùng để đóng khối pin 5s1p (5 cell), 5s2p (10 cell), 5s3p (15 cell)… hoặc hơn đều được.

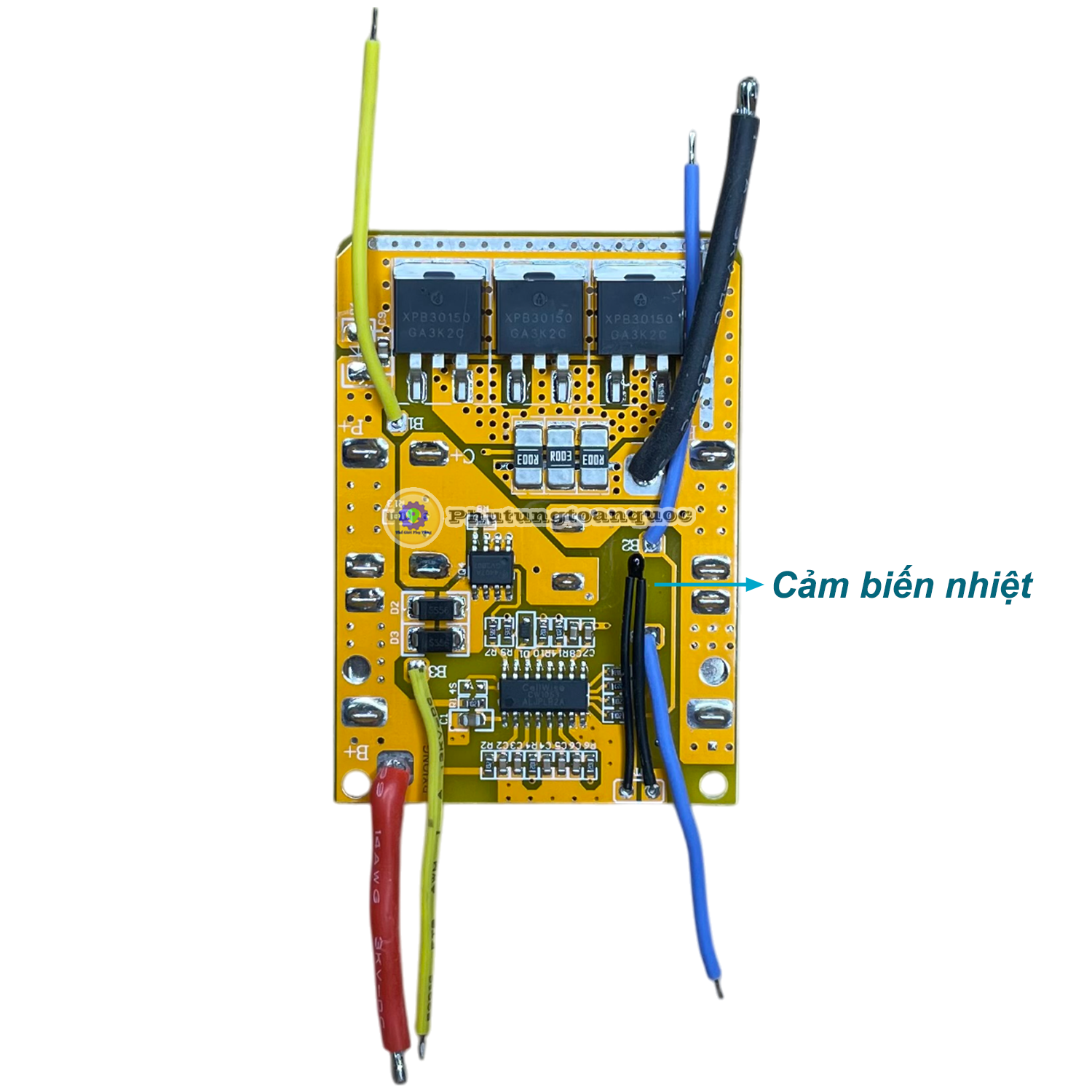

– Chức năng: Ngắt quá tải. Bảo vệ sạc xả cho cell pin Li-ion 18650, dùng trong pin đục bê tông, máy siết bulong, máy khoan, máy bắt vít của các hãng Makita, hitachi, dewat voto… có mức điện thế từ 18v – 21v.

– Điện áp sạc: Sử dụng sạc Li-ion 5S 21V jack cắm 5.5×2.1 hoặc dùng Adapter sạc zin của hãng Makita mạch đều nhận sạc.

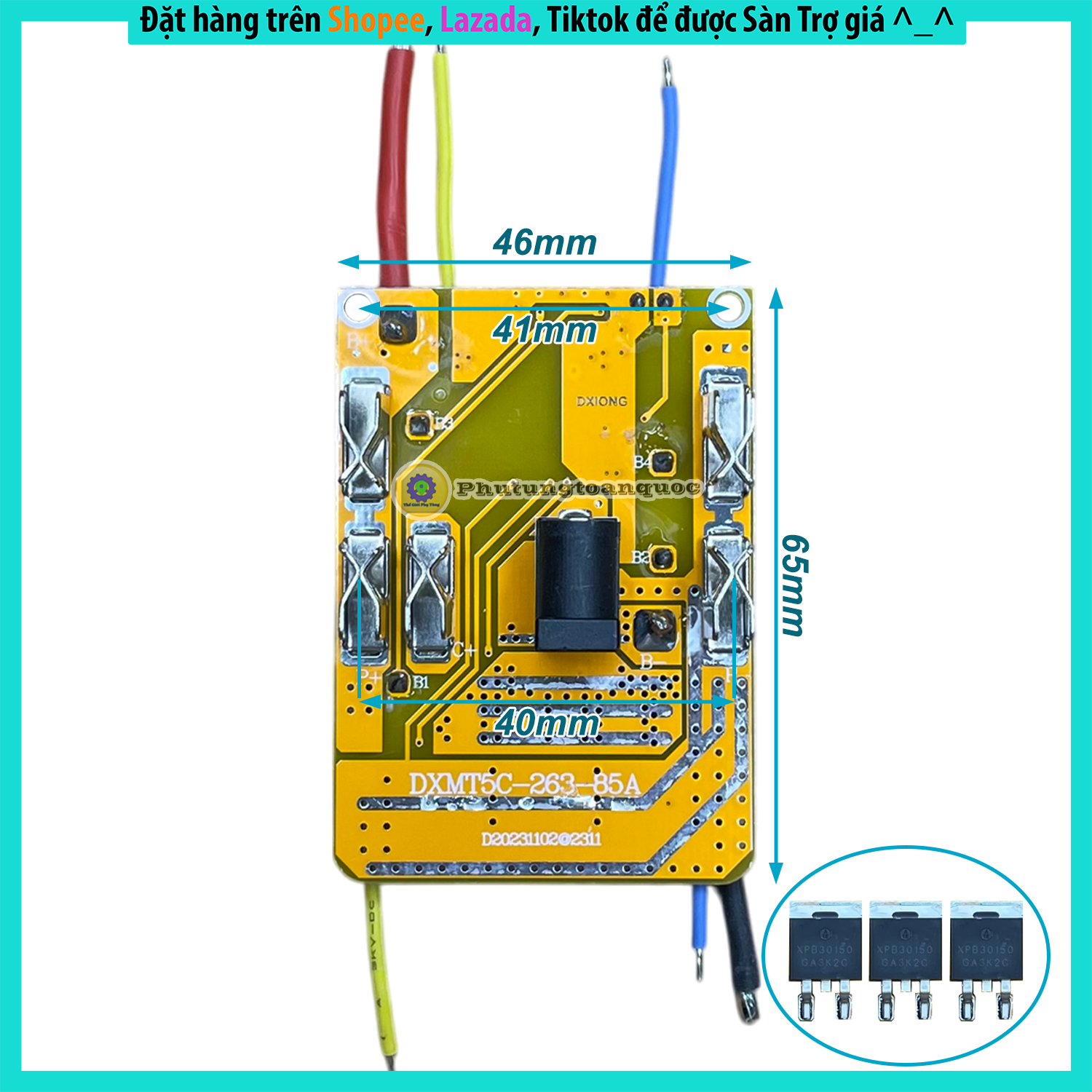

– Hàn theo thứ tự lần lượt từ B- (0V), B1 (3.7V), B2 (7.4V), B3 (11.1) B4 (14.8V) và B+ (18.5V)

Lưu ý: Mạch này có thể không tương thích với máy khoan makita đời cao BL hoặc chân máy có 3 chấu tiếp xúc. Cách khắc phục: Nối điện trở 10k không phân biệt cực hoặc diot 5a trở lên hướng từ chân P+ qua C+ là dùng được.
